一站式PCBA智造廠家今天為大家講講PCB設計中線寬設計的重要性有哪些?PCB設計中線寬設計的重要性。作為電子元器件之間的橋梁，PCB通過精密布局的導電路徑(線路)來實現信號傳輸與電源分配。其中，PCB線路的寬度是設計中的一個關鍵參數，直接影響著電路的性能、可靠性和成本。本文將深入探討PCB線路寬度的概念、影響因素、設計要求以及其對電子產品性能的重要性。

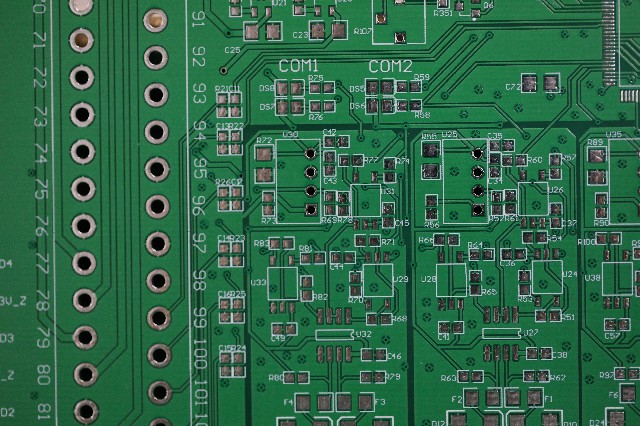

　　PCB設計中線寬設計的重要性

　　PCB線路寬度定義

　　PCB線路寬度指的是電路板上導電軌跡的橫向尺寸，即線路的厚度或粗細。通常以毫米或密耳(mil，1 mil = 0.0254 mm)為單位進行度量。線路寬度的選擇需綜合考慮電流承載能力、信號完整性、制造工藝限制及成本等因素。

　　影響PCB線路寬度的因素

　　1. 電流承載能力

　　線路的電流承載能力與其寬度密切相關。更寬的線路可以提供更大的橫截面積，從而降低電阻，允許更大的電流通過而不至于過熱。根據歐姆定律，電流I = V/R，減小線路電阻R有助于提升電流承載能力。因此，在高電流應用中，選擇合適的線路寬度至關重要。

　　2. 信號完整性

　　對于高速信號傳輸，線路寬度影響信號的阻抗匹配、串?dāng)_和衰減。理想的線路寬度應確保信號傳輸過程中不失真，減少反射和串?dāng)_現象。通過精確控制線路寬度，可以優化信號的完整性，確保電路的可靠性和性能。

　　3. 制造公差

　　在實際生產中，由于蝕刻、鉆孔等工藝的限制，線路寬度存在一定的制造公差。設計時需留有足夠的余量，確保成品能符合預期性能。了解和適應制造工藝的限制，有助于提高PCB的良品率和一致性。

　　4. 成本考量

　　更精細、更密集的布線通常意味著更高的制造成本。因此，在滿足性能需求的前提下，合理選擇線路寬度有助于控制成本。在設計過程中，需要在性能和成本之間找到平衡點，以實現最佳的性價比。

　　PCB線路寬度的設計要求

　　1. 最小線路寬度

　　每種PCB制造工藝都有其最小可生產的線路寬度限制。當前先進工藝可實現的最小線寬已達到幾微米級別，但設計時需考慮成本效益比。選擇適當?shù)淖钚【€寬，有助于確保PCB制造的可行性和經濟性。

　　2. 電流密度

　　根據預期通過線路的電流大小，通過計算確定合適的線路寬度，確保在最大工作電流下線路溫升不超過材料允許值，避免熱失效。精確的電流密度計算可以提高電路的可靠性，避免因過熱導致的故障。

　　3. 阻抗控制

　　對于高速信號線路，需要根據目標阻抗值計算線路寬度，以實現信號的高效傳輸。這通常涉及到復雜的電磁場仿真計算。通過阻抗控制，可以減少信號反射和衰減，提高信號傳輸質量。

　　4. 設計規則檢查(DRC)

　　在PCB設計階段，利用設計軟件執行DRC檢查，確保所有線路寬度滿足既定的設計規范和制造要求。通過DRC檢查，可以提前發現和糾正設計中的潛在問題，提高設計的準確性和可靠性。

　　PCB線路寬度對電子產品性能的重要性

　　PCB線路寬度雖小，卻在電子產品的性能與可靠性中占據舉足輕重的地位。精確控制和優化線路寬度不僅能夠提高電路的工作效率，還能降低成本并增強產品競爭力。隨著技術的進步，對更精細、更高性能PCB的需求將持續推動線路寬度設計與制造工藝的創新。

　　了解并掌握這些基本原理，對于電子工程師來說至關重要。通過科學的線路寬度設計，可以確保電路在各種工作條件下的穩定性和可靠性，進一步提升電子產品的整體性能。

　　在PCB設計中，線路寬度的選擇和優化是一個至關重要的環節。它直接影響到電流承載能力、信號完整性、制造公差和成本等多方面因素。通過合理設計線路寬度，電子工程師可以顯著提升電路的性能和可靠性，滿足現代電子產品日益增長的需求。
